Qué incluye el servicio
RVF suministra el paquete completo de prueba de pozo: equipos, personal, operación y certificación de producción bajo una sola responsabilidad contractual. Alcances ejecutados bajo contratos como "Well testing con unidad portátil de medición".
Separadores de prueba
Separadores bifásicos horizontales de alta presión, ANSI 300 y ANSI 600, con equipos de medición asociados.
Control de presión
Choke manifolds, válvulas de seguridad y unidades de cierre de emergencia con presión de trabajo de 10.000 psi.
Medición multifásica
Unidades EMMAD de diseño y fabricación propia para medición sin separación.
Medición de gas
Unidades EMGAD de diseño y fabricación propia bajo estándares AGA.
Manejo de fluidos
Tanques de almacenamiento y calibración, calentadores y quemadores verticales de gas de hasta 14 metros.
Cabina de datos y laboratorio
Centro de adquisición, validación y análisis de fluidos en sitio, donde el cliente monitorea la prueba junto al ingeniero de RVF.

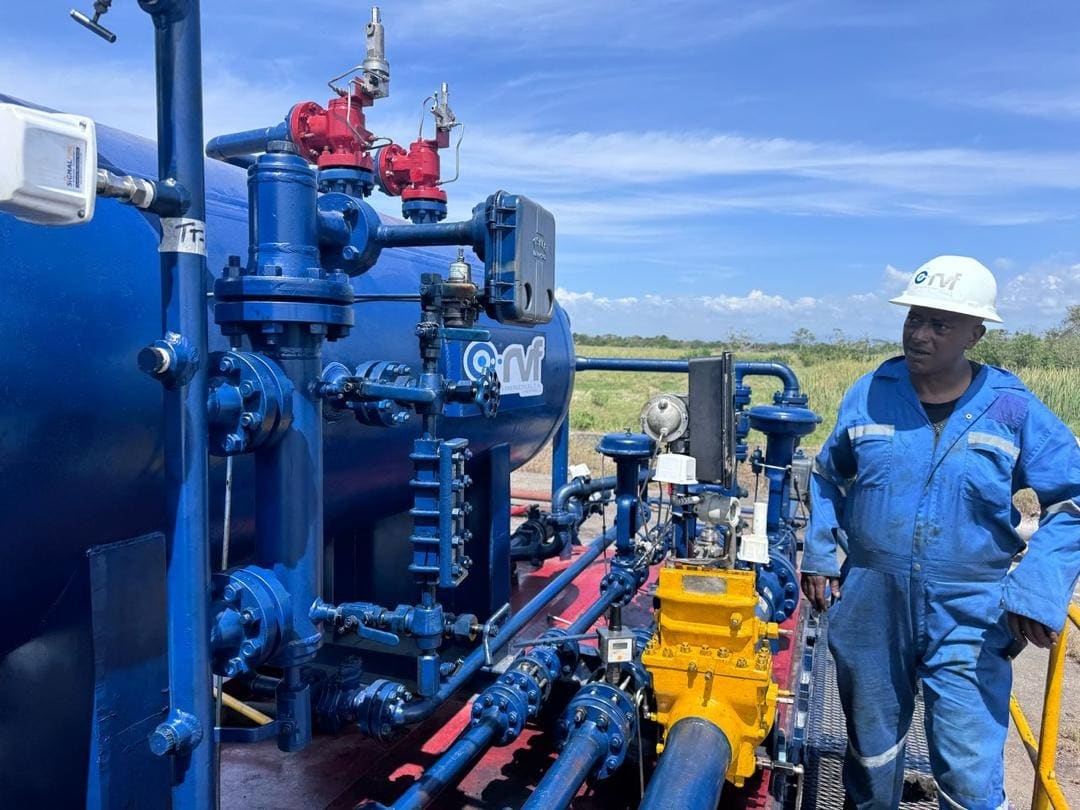

Unidad de Well Testing RVF HEMMAD-001 en operación de campo
03

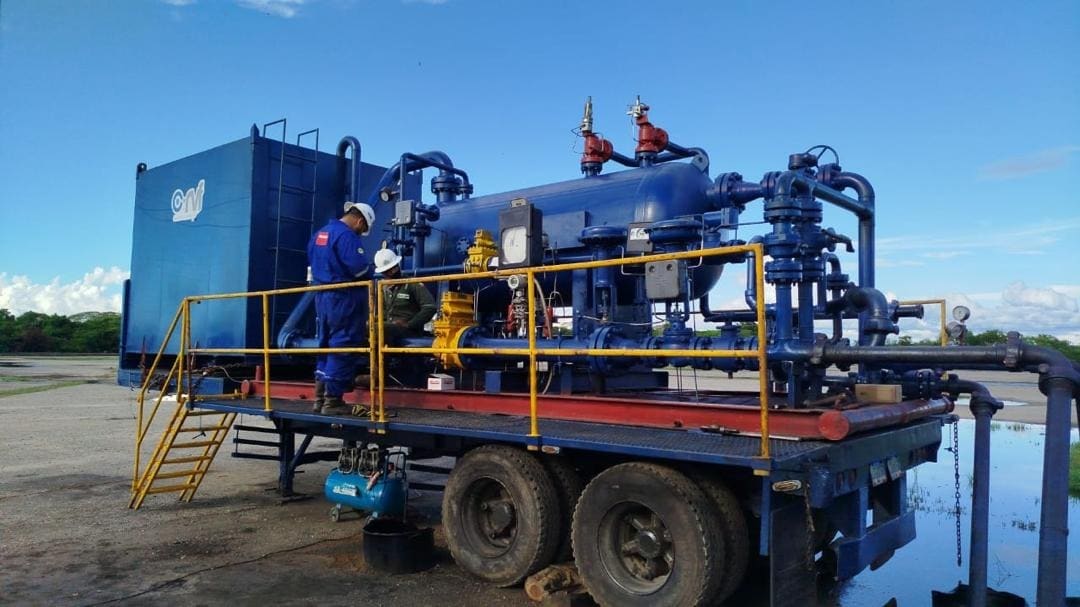

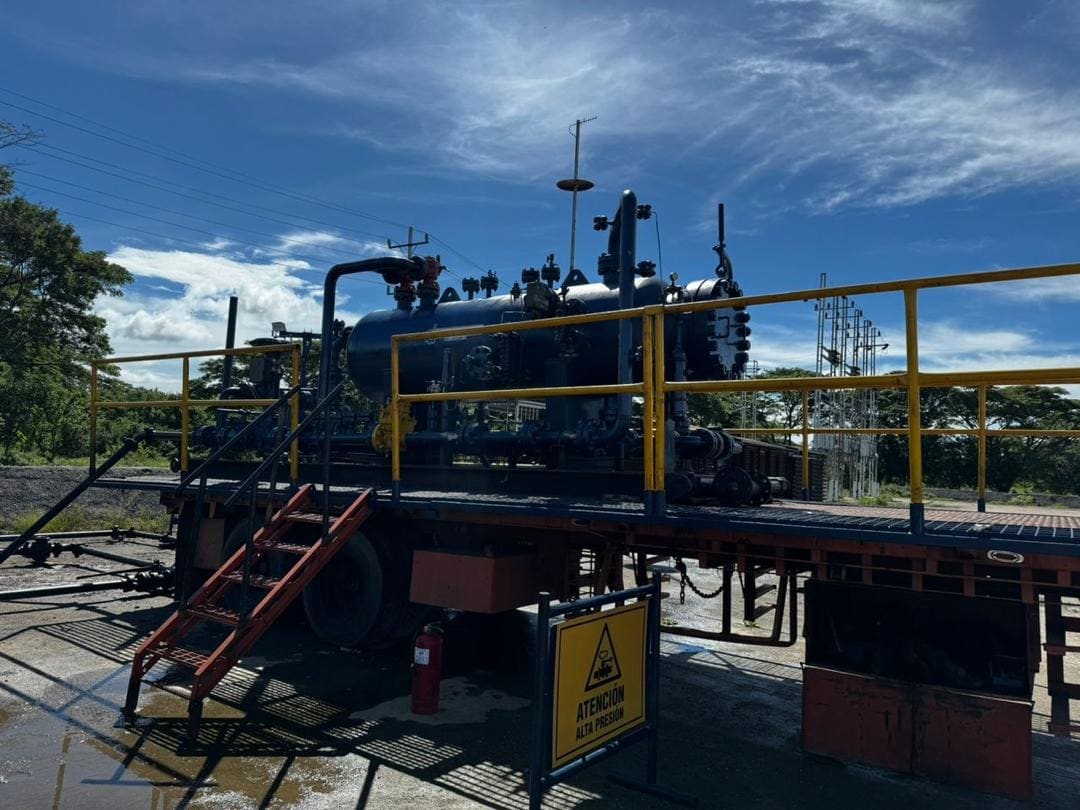

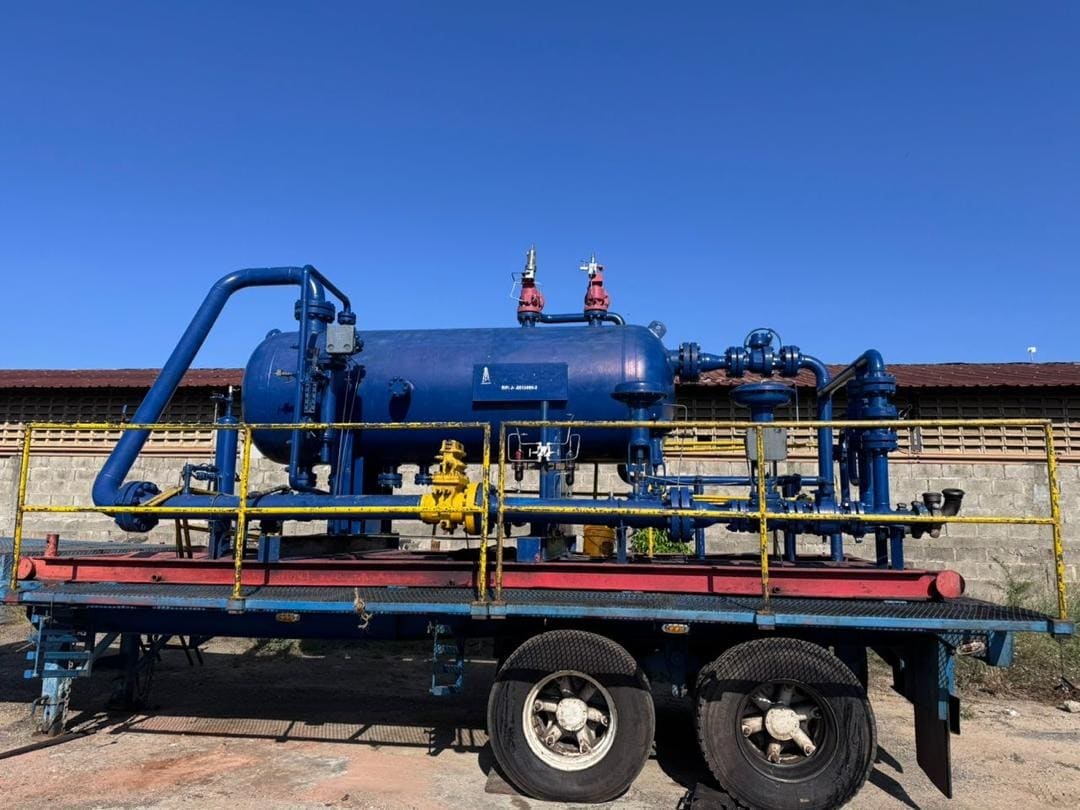

Well testing convencional con separador
En la configuración convencional, el separador horizontal de prueba es el corazón de la operación: separa las fases de petróleo, agua y gas, y permite la medición individual de cada una, la toma de muestras presurizadas y el envío controlado de gas a quemador o a planta. RVF opera separadores de prueba con capacidades de hasta 18.000 barriles por día en fase líquida y 70 MMscfd de gas.
El paquete se completa con choke manifolds y válvulas de seguridad de 10.000 psi, data headers para monitoreo e inyección de química, tubería rígida certificada y tanques de 100 a 500 barriles.
04
Diseño y fabricación RVF
Unidades de medición diseñadas y fabricadas por RVF

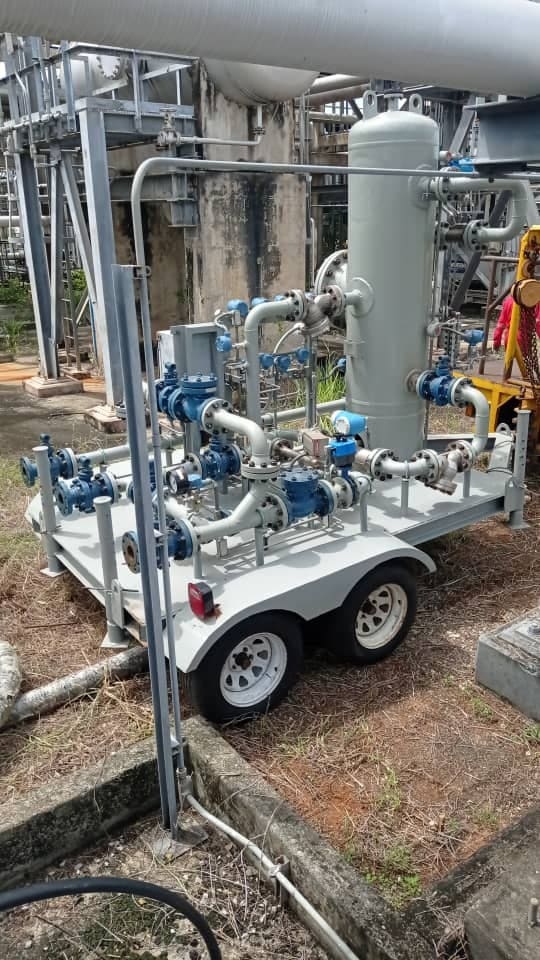

EMMAD (Equipo de Medición de fluidos Multifásicos para Adquisición y análisis de Datos) mide y separa las fases del pozo sin separador convencional: medidor Coriolis, medidor cónico de flujo, analizador de corte de agua, computador de flujo y separador ciclónico vertical, montados sobre estructura portátil diseñada para las rutas de acceso más exigentes.

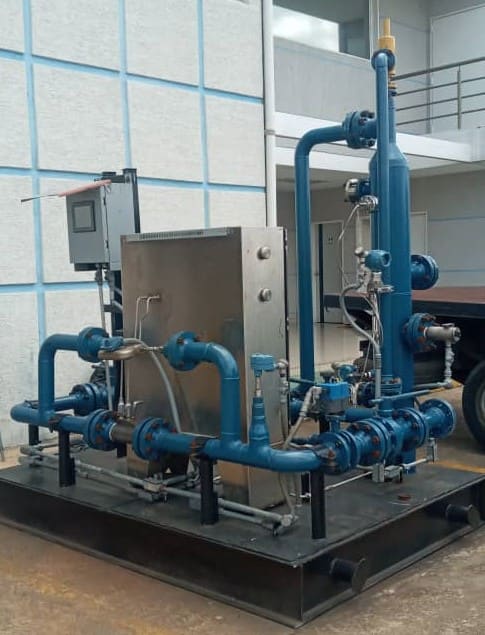

EMGAD, su equivalente para pozos de gas, mide flujo, temperatura y presión bajo estándares AGA 1, 2 y 3, con fabricación conforme a API 650 y API 620. Ambos equipos nacen en la ingeniería de RVF y se fabrican en nuestros talleres, con Unidad de Adquisición primaria de desarrollo propio y comunicación Hart/Modbus. Es la integración vertical aplicada a la medición: quien opera la prueba también diseñó y construyó el instrumento.

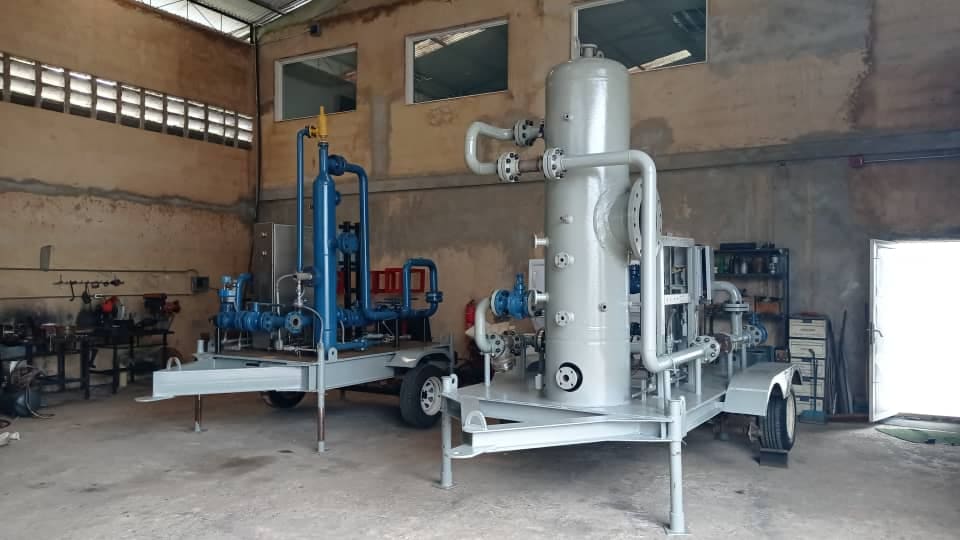

Unidades EMGAD y EMMAD en fabricación en el taller RVF de Ciudad Ojeda
05
Software de monitoreo y documentación de well testing · Desarrollo propio RVF
La capa digital del servicio de well testing
Del separador al reporte: medición trazable en tiempo real.
RVF Malinois es el software desarrollado por RVF para digitalizar sus operaciones de well testing. Convierte las señales de los instrumentos de campo en información operacional: lecturas en vivo de presión, temperatura, flujo y corte de agua, gemelo digital de la unidad de medición, tendencias de producción e histórico de cada prueba. La operación queda documentada de punta a punta — del separador al reporte — con trazabilidad de cada etapa de la medición, y el cliente la sigue a través de un portal dedicado de solo lectura. Diseñado para operar en campo con servidor local, sin depender de conectividad externa, y preparado para incorporar analítica avanzada sobre los datos que ya captura.
Monitoreo operacional en vivo
Presión, temperatura y flujo con actualización continua desde los instrumentos de campo; corte de agua presentado según su fuente — muestra manual o instrumento confirmado —, siempre etiquetado como tal. Estado del pozo, línea oficial de gas, condiciones de locación y salud de la unidad en una sola consola.

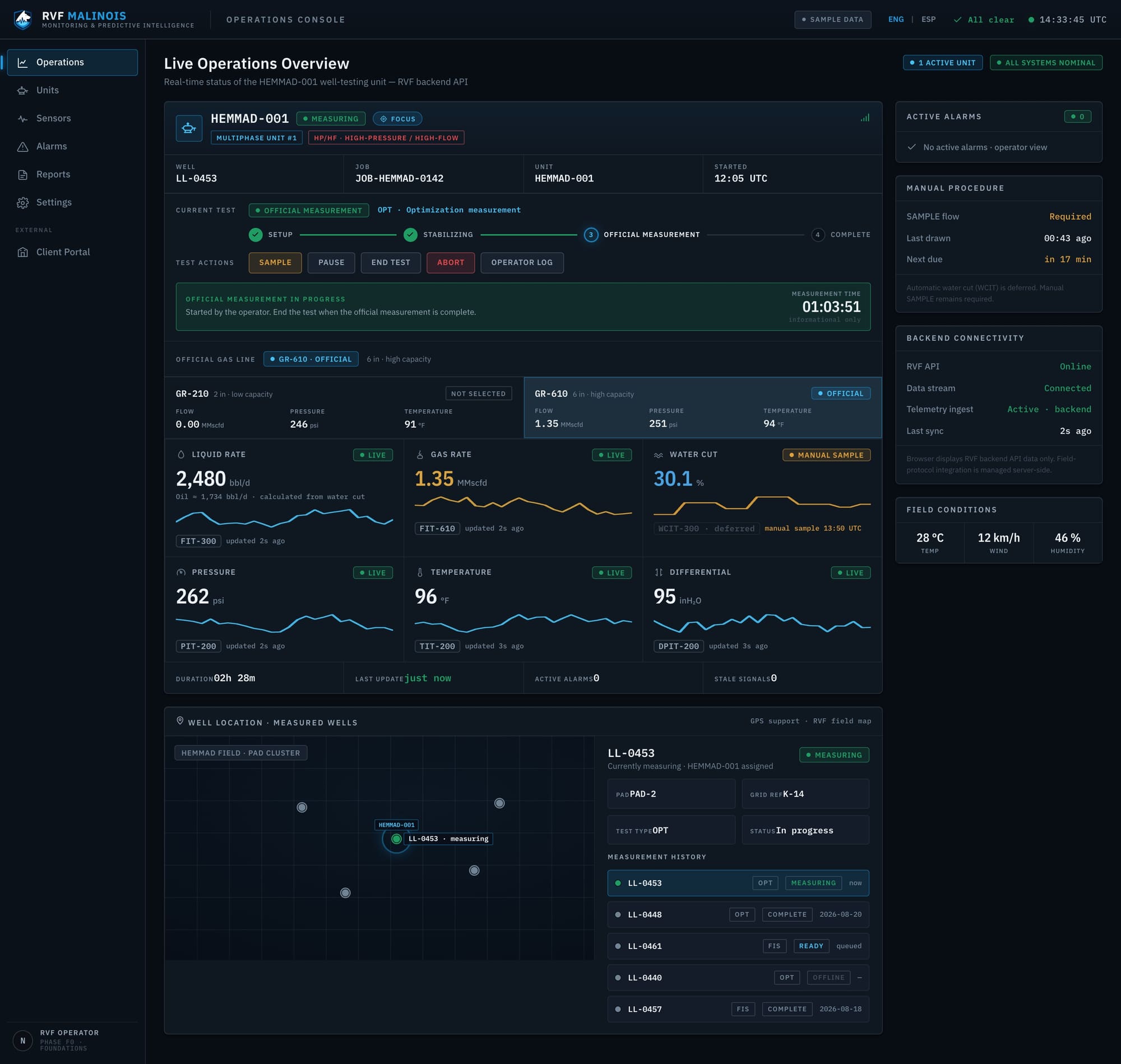

Consola de operaciones en tiempo real

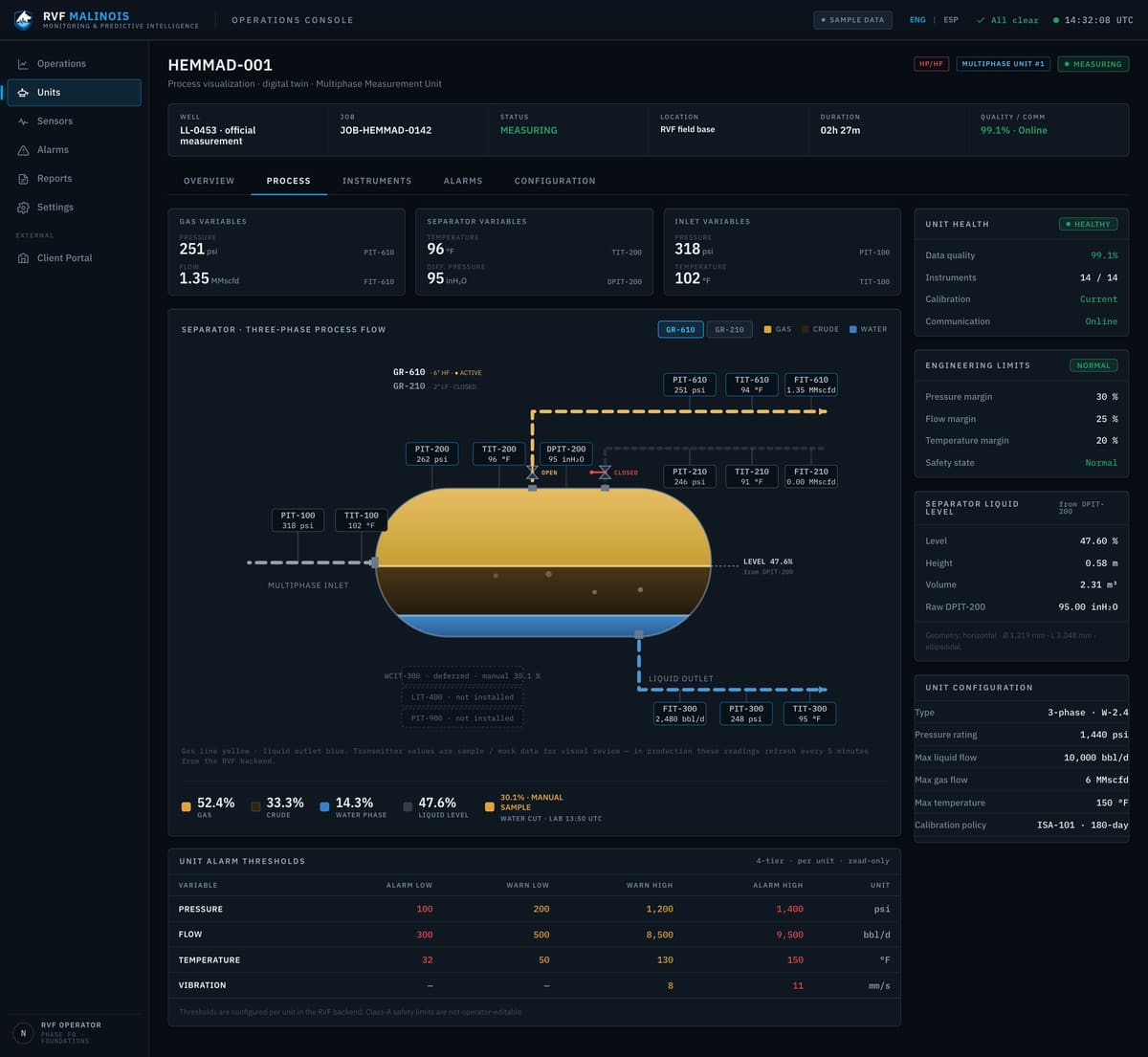

Gemelo digital de la unidad de medición
Representación en vivo de la unidad HEMMAD-001: separador trifásico con fracciones de fase, nivel de líquido, instrumentación completa, condiciones de operación y referencias de ingeniería. Datos organizados para diagnosticar el comportamiento del pozo y sustentar decisiones de producción.
Gemelo digital del separador trifásico
Fiscalización de medición
Trazabilidad completa de la medición oficial: etapas registradas — setup, estabilización, medición oficial —, bitácora de operador, gestión de alarmas bajo priorización ISA-18.2 en la consola operacional y reportes exportables para documentación y auditoría.

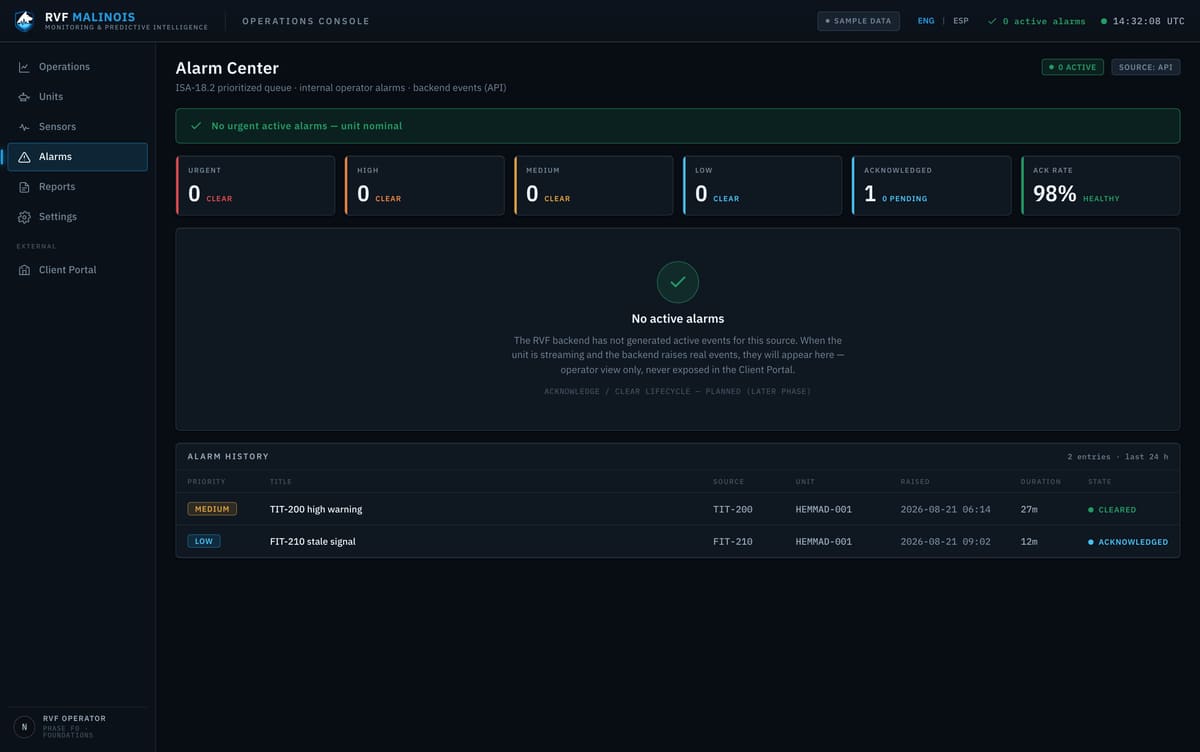

Centro de alarmas · priorización ISA-18.2
Dos vistas, una sola fuente de datos
Consola operacional RVF
La herramienta del ingeniero de operaciones: telemetría completa, gemelo digital, gestión de alarmas, configuración de la unidad y bitácora de la prueba.
Portal cliente · solo lectura
Su prueba, en su pantalla: últimas lecturas, tendencias e información de la operación, en español o inglés. Sin controles, sin ruido — los datos que necesita para decidir.
Hecho para el campo. Malinois corre sobre un servidor local en la locación: adquiere, procesa y almacena los datos junto al pozo, sin depender de conectividad externa. La sincronización con la nube corporativa está prevista como próxima fase de la plataforma.
Cada prueba alimenta un histórico estructurado por pozo — la base sobre la que RVF construye las próximas fases de la plataforma: detección temprana de desviaciones operacionales y analítica avanzada de producción.
RVF Malinois es la columna digital del servicio de well testing: la prueba queda medida, documentada y trazable de punta a punta, y el cliente la sigue junto al ingeniero de RVF durante toda la operación.
06
Cuándo se aplica
Caracterización de fluidos de producción de las formaciones.
Pruebas iniciales, extensas y permanentes en los distintos sistemas de levantamiento artificial.
Pruebas de pozos exploratorios.
Limpiezas (clean-up) posteriores a intervención.
Campañas de optimización de producción.
07
Certificación con análisis en sitio

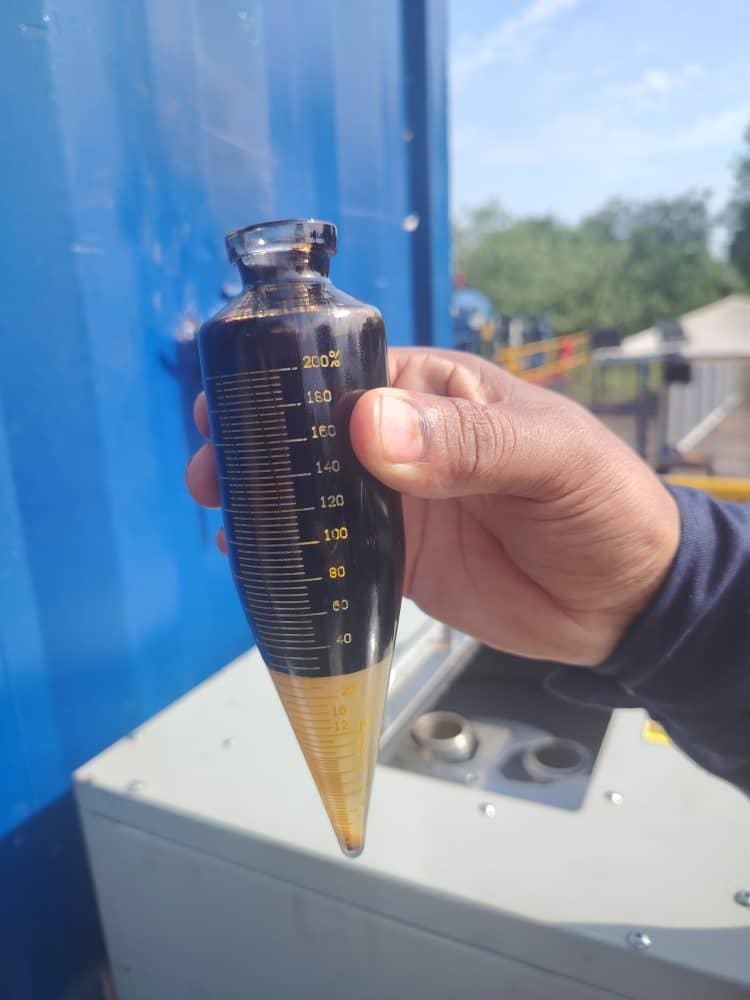

Cada unidad de well testing de RVF opera con cabina combinada de laboratorio y adquisición: corte de agua y sedimentos, gravedad API, gravedad específica del gas, H₂S, CO₂ y salinidad, medidos en sitio con instrumentos calibrados. La data se valida donde se produce — no días después.
